Поплавковый клапан Farg 11/2" (комплект, с шаром) (Farg11/2compl)

Автомат, который сам наполняет бак

Если у тебя есть накопительная ёмкость для воды — бак, бочка, резервуар, промышленная цистерна — рано или поздно встаёт простой вопрос: как её наполнять, чтобы не сидеть рядом с секундомером и не ловить момент, когда вода вот-вот польётся через край. Ходить проверять уровень руками — занятие на любителя. Именно эту задачу и решает автоматический запорный механизм, который сам открывает подачу, когда воды мало, и сам её перекрывает, когда бак наполнился. Поплавковый клапан Farg 11/2" (комплект, с шаром) — это как раз такое устройство, только сделанное на совесть, из латуни, итальянским производителем с многолетним именем. Найти его и всю сопутствующую арматуру можно в нашем каталоге — это каталог оборудования для отопления и водоснабжения.

По сути перед нами механический автомат наполнения. Никакой электроники, никаких датчиков, проводов и блоков управления — всё работает на простой и надёжной физике. Есть корпус с седлом, есть рычаг, а на конце рычага плавает шар. Уровень воды поднимается — шар всплывает, тянет рычаг вверх и прижимает запорный элемент к седлу. Подача перекрыта. Вода расходуется, уровень падает — шар опускается, рычаг отпускает седло, и ёмкость снова начинает наполняться. Всё. Эта схема работает десятилетиями без всякого обслуживания, и именно за такую честную простоту её и ценят.

Буквы и цифры в названии — это не абстракция, а вполне конкретный типоразмер. Цифра 11/2" (читается «полтора дюйма») означает диаметр присоединительной резьбы, по метрике это DN40 — то есть внутренний проход сорок миллиметров. Это уже серьёзный размер, рассчитанный на большой поток. Такие клапаны как раз и ставят на крупные ёмкости для воды и топлива. Слово «комплект» говорит о том, что покупать ничего дополнительно не надо: в коробке лежит и сам клапан, и штанга, и шаровой поплавок. А приставка «с шаром» подчёркивает то же самое — тот самый пластиковый шар, который у некоторых серий приходится докупать отдельно, здесь уже входит в поставку. Так что поплавковый клапан Farg 11/2" (комплект, с шаром) — это готовое к установке решение «из коробки», а не полуфабрикат.

Компания F.A.R.G. — это Италия, и это тот случай, когда страна происхождения действительно что-то значит. Итальянцы делают запорную арматуру давно и качественно, а конкретно эта линейка поплавковых регуляторов уровня давно стала рабочей лошадкой на объектах водоснабжения по всему миру. Латунный корпус с никелевым покрытием, седло из нержавейки, рычаг из нержавеющей стали — это не маркетинговые слова, а реальный набор материалов, который определяет ресурс изделия.

Латунь, нержавейка и большой шар: из чего собран

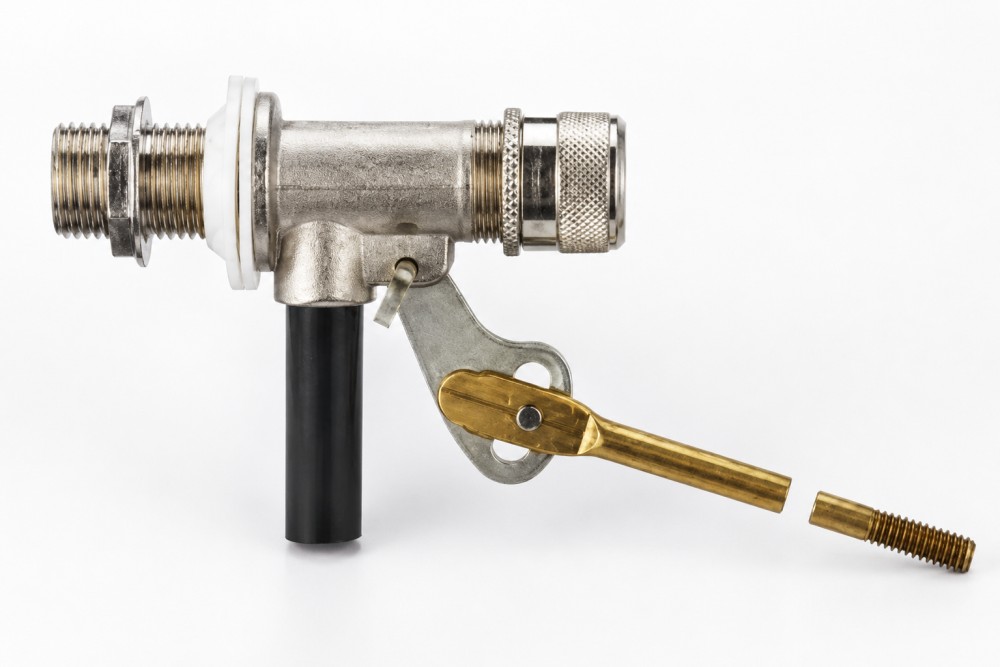

Разберём конструкцию по деталям — тут всё логично и понятно, стоит только один раз вникнуть. Основа — литой латунный корпус с наружной резьбой 1½ дюйма. Кстати, по этому признаку все латунные поплавковые клапаны легко узнать в каталоге. Латунь снаружи покрыта никелем, и это не для красоты: никелевое покрытие защищает металл от коррозии и от воздействия воды разного качества, продлевая срок службы. Внутри корпуса — самое главное: седло из нержавеющей стали. Именно к нему прижимается запорный элемент, когда клапан закрывается, и именно от качества седла зависит, будет ли клапан держать плотно или начнёт со временем подкапывать. Нержавейка тут выбрана не случайно — она не ржавеет, не изнашивается от постоянного контакта с уплотнением и обеспечивает герметичное перекрытие на годы вперёд.

От корпуса отходит рычаг — по-другому его называют штангой или стержнем. У этой модели он плоский, длиной около пятисот миллиметров, и сделан из нержавеющей стали марки AISI 430. Плоская форма рычага — это продуманное решение: такая штанга жёстче обычной круглой, меньше играет и точнее передаёт усилие от поплавка на запорный механизм. На дальнем конце рычага крепится шаровой поплавок — большой пластиковый шар диаметром 220 миллиметров. Размер шара тоже подобран под типоразмер: чем больше проходное сечение клапана и выше давление воды, тем большая выталкивающая сила нужна, чтобы уверенно перекрыть поток. Для полутора дюймов двести двадцать миллиметров — это как раз тот шар, который справится.

Внутри многих клапанов этой линейки стоит ещё одна неочевидная, но полезная деталь — демпферная пружина. Она поджимает внутренний поршень и помогает клапану закрываться мягко, без резкого удара и без вибрации. Благодаря ей перекрытие происходит плавно, гидроудар гасится, а сам механизм работает тише и живёт дольше. К выходному отверстию нередко приделывают пластиковую трубку наполнения — она направляет струю вниз, ко дну ёмкости, чтобы вода не падала с высоты и не шумела на весь дом. Мелочь, а на слух разница ощутимая.

Уплотнения в этих клапанах делают из SBR-резины — это стойкий к воде синтетический каучук, который хорошо держит форму и не дубеет. Собранная воедино конструкция получается предельно ремонтопригодной: если через много лет что-то и потребуется, отдельные детали — тот же шар или прокладку — можно заменить, а не выбрасывать весь узел. Именно поэтому поплавковый клапан Farg 11/2" (комплект, с шаром) многие монтажники ставят и забывают о нём на долгие годы. Кстати, для монтажа в стенке бака сверлится отверстие диаметром порядка 33 миллиметров, клапан вставляется резьбой наружу и затягивается зажимной гайкой через уплотнительные прокладки — просто и без сюрпризов.

Где полтора дюйма реально нужны

Область применения у этого устройства широкая, и это как раз тот случай, когда одна модель закрывает десятки бытовых и промышленных задач. Самое очевидное — автоматическое наполнение накопительных баков в системах водоснабжения частного дома. Когда вода в дом идёт из скважины или колодца, её нередко сначала собирают в промежуточную ёмкость, а уже оттуда насосная станция раздаёт по точкам. Для ёмкостей поменьше в такой схеме нередко берут клапан на дюйм для баков. Поплавковый клапан Farg 11/2" (комплект, с шаром) в этом раскладе держит уровень в баке: воды стало мало — клапан открылся, скважинный насос подкачал, бак наполнился — клапан закрылся. Человек в этом процессе не участвует вообще. Подобрать нужный типоразмер под свою задачу проще всего, если пересмотреть весь ассортимент поплавковых клапанов Farg и сравнить модели по расходу и присоединению.

Полтора дюйма — это крупный типоразмер, поэтому его чаще берут не под маленькую бочку на даче, а под серьёзные объёмы. Это могут быть большие резервуары для технической воды, накопители для полива на участке или в теплице, ёмкости в системах пожарного запаса, промышленные баки на производстве, буферные накопители в системах водоподготовки. Везде, где нужно наполнять крупную ёмкость с приличным напором и расходом, полутора-дюймовый клапан подходит лучше, чем его младшие собратья вроде версию на три четверти дюйма — он просто быстрее пропускает воду и не становится «бутылочным горлышком».

Отдельная большая тема — сельское хозяйство и животноводство. Поилки для скота, накопители воды на фермах, системы автополива в теплицах — всё это классические места, где такой запорный автомат работает годами. Латунь с никелем и нержавеющее седло спокойно переносят не самую чистую воду, а простота конструкции означает, что даже вдали от города, где нет под рукой сервисного центра, устройство не подведёт. Ремонтировать в нём, по большому счёту, нечего — ломаться там почти не в чем.

Стоит честно оговорить и границы применения. Этот клапан рассчитан на чистую и техническую воду, а не на агрессивные химические среды или на пищевые производства с жёсткими требованиями к материалам — там уже нужны цельнонержавеющие версии серии 529. По температуре латунная модель работает в диапазоне примерно до 60–80 градусов, то есть кипяток лить в неё не стоит. И ещё важный момент: рабочее давление здесь до 5 бар. Если у тебя магистраль с давлением выше — понадобится редуктор перед клапаном, иначе поплавковый клапан Farg 11/2" (комплект, с шаром) будет работать на пределе. В остальном же ограничений почти нет — это универсальный трудяга для наполнения ёмкостей.

Как это встроено в водопровод дома

Чтобы понять ценность этого устройства, полезно взглянуть на всю систему целиком, а не только на одну деталь. Возьмём типичный автономный водопровод загородного дома. Вода поступает из скважины — там на глубине стоит погружной насос. Но качать напрямую в кран неудобно и вредно для насоса: он не любит частых включений и выключений. Поэтому воду сначала гонят в накопительный бак, установленный, скажем, на чердаке или в отдельном помещении. Вот на входе в этот бак и стоит поплавковый клапан. Насос качает, бак наполняется, клапан по достижении уровня перекрывает подачу — и насос, увидев, что давление в линии выросло, отключается по реле давления. Всё работает в связке.

Дальше вода из накопительного бака идёт к потребителям. Если бак стоит высоко, может хватить и самотёка — то есть гравитации. Но чаще на выходе из бака ставят насосную станцию с собственным гидроаккумулятором, которая поддерживает стабильное давление в доме. Получается двухступенчатая схема: сначала вода собирается в запас, а потом из запаса раздаётся под нужным напором. Поплавковый клапан Farg 11/2" (комплект, с шаром) в этой схеме отвечает ровно за одно, но критически важное звено — за то, чтобы бак всегда был полон и при этом никогда не переливался. Простое разделение труда, при котором каждый узел делает своё дело.

Есть и вторая распространённая логика — системы с промежуточным баком-разрывом струи. Это когда воду из городского водопровода или другого источника сначала сливают в открытую ёмкость, а уже из неё забирают отдельным насосом. Такой «разрыв» нужен, чтобы полностью развязать давление в источнике и в доме, а заодно защититься от обратного тока воды. И снова уровень в этой промежуточной ёмкости держит именно поплавковый клапан. Он открывается, когда воды в баке становится мало, впускает новую порцию, и закрывается, как только уровень восстановился. Насос второго контура при этом всегда имеет запас воды и не работает всухую.

В сельском хозяйстве и на производстве логика та же, просто масштаб другой. Большая ёмкость технической воды, насос, который её пополняет из источника, и поплавковый клапан на входе, который следит, чтобы бак не опустел и не перелился. Красота этой схемы в том, что она не требует ни электроники, ни человека. Механика сама реагирует на уровень: упал — впустил, поднялся — перекрыл. Именно поэтому подобные решения так любят на удалённых объектах, где важна безотказность, а не навороты.

Соседи по обвязке: краны, обратный клапан, редуктор

Поплавковый клапан — важный, но не единственный элемент грамотно собранной системы наполнения. Рядом с ним почти всегда работает целый набор арматуры, и понимать их связку полезно, чтобы система в целом была надёжной. Первое, о чём стоит подумать — обратный клапан. Он пропускает воду только в одну сторону и не даёт ей уйти обратно в скважину или в источник, когда насос выключился. Без обратного клапана вода будет сливаться назад, насос при каждом пуске начнёт качать «с нуля», а это лишний износ и потеря давления. Так что обратный клапан — почти обязательный спутник любой насосной схемы.

Второй важный элемент — запорная арматура, то есть краны, которыми можно перекрыть участок трубы вручную. Тут стоит различать шаровые краны, вентили и задвижки. Шаровой кран открывается и закрывается поворотом ручки на четверть оборота, держит поток полностью и используется как основной перекрывающий орган — его ставят перед клапаном, чтобы при обслуживании можно было отсечь воду и снять поплавковый узел, не сливая всю систему. Вентиль работает иначе, вращением штока, и позволяет плавно регулировать поток, но у него выше сопротивление. Для водоснабжения в большинстве случаев ставят именно шаровые краны — они надёжнее и не боятся закисания.

Если давление в подающей магистрали выше, чем терпит клапан, в систему добавляют редуктор давления — он понижает входное давление до безопасного уровня. Это как раз тот случай, когда без дополнительной арматуры не обойтись: латунный поплавковый клапан рассчитан на 5 бар, и подавать на него больше без редуктора не стоит. Ещё один полезный элемент — механический фильтр грубой очистки, так называемый грязевик. Он ставится перед клапаном и ловит песок, ржавчину и прочую взвесь, которая иначе попала бы на седло и со временем нарушила герметичность перекрытия. Фильтр стоит копейки, а ресурс арматуры продлевает заметно.

Ну и, конечно, сама насосная станция с гидроаккумулятором — сердце всей системы поддержания давления. Гидроаккумулятор, он же мембранный расширительный бак, сглаживает скачки давления, гасит гидроудары и не даёт насосу дёргаться от каждого открытого крана. В связке с накопительным баком, который держит поплавковый клапан Farg 11/2" (комплект, с шаром), и с насосной станцией получается сбалансированная система: один узел копит воду про запас, другой держит стабильный напор, третий следит за уровнем. Каждый на своём месте, и все вместе они дают то, ради чего всё и затевалось — воду в кране в любой момент, без ручного вмешательства.

Что стоит знать перед покупкой

Пробежимся по практическим моментам, которые пригодятся при выборе и установке. Первое и главное преимущество версии «комплект, с шаром» — тебе не придётся ничего докупать и подбирать. У многих поплавковых клапанов Farg шар в базовую поставку не входит — например, есть вариант без шара под тот же размер, где сферу докупают отдельно, а тут всё уже собрано: корпус, штанга нужной длины и шар подходящего диаметра. Пришло, вкрутил, повесил на бак — работает. Для тех, кто не хочет разбираться в совместимости шаров и штанг, это идеальный вариант, поэтому поплавковый клапан Farg 11/2" (комплект, с шаром) так часто и берут именно в готовой комплектации.

Про производительность. Полтора дюйма — это про большой поток. Максимальный расход у этой модели достигает 19,7 кубометра в час, а при типовом давлении в 3 бара клапан пропускает около 15,4 кубометра в час. Для сравнения: дюймовая версия даёт примерно вчетверо меньше. То есть если тебе нужно быстро наполнять крупную ёмкость, полутора-дюймовый клапан справится там, где младшие модели будут еле сочиться. Именно поэтому под большие резервуары берут поплавковый клапан Farg 11/2" (комплект, с шаром), а не пытаются обойтись клапаном поменьше — экономия на типоразмере тут выходит боком, наполнение растягивается на часы.

Немного о материалах и почему они важны. Латунный корпус с никелевым покрытием — это про долговечность и стойкость к коррозии. Нержавеющее седло — про герметичность перекрытия на годы. Рычаг из нержавейки AISI 430 не ржавеет и не теряет упругость. В сумме получается изделие, которое реально служит долго, а не пару сезонов. При этом ремонтопригодность на высоте: если однажды понадобится, отдельные детали меняются, и весь узел выбрасывать не нужно. Это выгодно отличает фирменную итальянскую арматуру от безымянных китайских клапанов, которые проще заменить целиком, чем чинить.

И пара советов напоследок. Ставь перед клапаном шаровой кран — сможешь перекрыть воду и снять узел для обслуживания без слива всей системы. Не забудь про фильтр грубой очистки, если вода не идеально чистая, — он убережёт седло от абразива. Проверь давление в магистрали: если оно выше 5 бар, поставь редуктор. И следи за тем, чтобы поплавок свободно ходил и ничего ему не мешало всплывать и опускаться — от этого напрямую зависит точность срабатывания. Соблюдёшь эти несложные правила — и поплавковый клапан Farg 11/2" (комплект, с шаром) будет исправно держать уровень в баке годами, не требуя к себе ровным счётом никакого внимания. Именно за эту безотказность механику до сих пор и предпочитают всякой электронике там, где на первом месте стоит надёжность.
